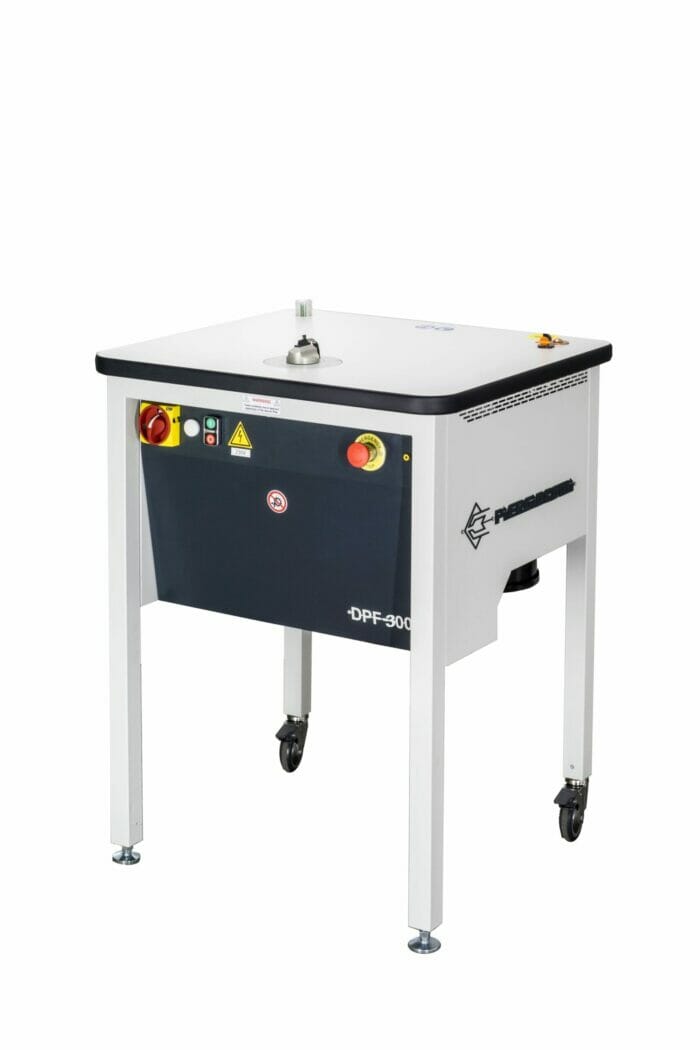

Разделитель групповых заготовок плат DPF-300

DPF300 — это установка разделения групповых заготовок
печатных плат, разработанная компанией Piergiacomi для обработки
небольших серий плат, когда использование ручного
инструмента может ухудшить качество изготовленных плат,
а использование автоматизированного оборудования для
разделения заготовок экономически нецелесообразно.
Главной особенностью DPF300 является возможность очень
быстрой замены фрезы и сменной направляющей.
Направляющая позволяет оператору быстро разместить, а
затем переместить заготовку для резки. Особая форма
направляющей позволяет избежать повреждения собранной
платы, если оператор не точно разместит направляющую
внутри паза.

DPFЗ00 режет перемычки с тем же качеством, что и
автоматическая система, но с меньшими затратами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Сменные направляющие из закаленной стали. Стандартная толщина: 1,0 - 3,0 мм
- Твердосплавные фрезы со специальной геометрией для резки FR4, CEM и алюминия. Стандартные диаметры: 1,0 - 3,175 мм
- Скорость вращения электрического микрошпинделя: макс. 24000 об/мин
- Интегрированная система удаления пыли, расположенная непосредственно около направляющей; со встроенным патронным
фильтром (1"-1/4")
- Антистатическое покрытие стола, антистатические передние ножки из оцинкованной стали и задние ножки с поворотными колесами
D80 мм и тормозом
- Уровень вибрации: < 2,5 м/с2 Уровень акустического давления: 80 дБ (А),
(+/-3 дБ) измерено на месте оператора
- Необходимая рабочая зона: 164x170см
- Габариты: 64х70х95(х) см - Вес: 73 кг
- Напряжение: 230В/50Гц - Мощность: 0,90КВт
- Вакуум: 28 кПа (-280 мбар)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕЧАТНЫХ ПЛАТ
- Максимальная толщина: 4,0 мм
- Мин. длина паза(L): 11 мм - Ширина паза (V): для стандартных направляющих 1,0 - 3,175 мм (допуск 0/ - 0.02 мм)
- Мин. расстояние до компонента (С): 1 мм
- Материал печатных плат: FR4 -СЕМ -алюминий (для алюминия необходимы специальные фрезы)
